背景

?

我國城市地鐵系統建設發展至今，將近50年的歷史，最初只有北京地鐵40多公里的運營線路，自20世紀90年代以來，又有上海、廣州等城市建成了現代化的新型地鐵項目，截至2013年底，我國累計有19個城市建成投運城軌線路87條，運營里程2539公里。在2539公里運營里程中，地鐵2074公里，占總里程的81.7%；輕軌192公里，占總里程的7.6%；單軌75公里，占總里程的3.0%；現代有軌電車100公里，占總里程的3.9%；磁浮交通30公里，占總里程的1.2%；市域快軌67公里，占總里程的2.6%。各種軌道交通方式中，地鐵造價最高，有軌電車每公里造價2000萬元左右，輕軌每公里造價2億元，地鐵每公里造價5億元甚至更多。據了解，地鐵建設總投資的10％～20％的資金都會用于工程設備購買。盾構機是修建地鐵所需的主要設備，每臺直徑11米以上的盾構機價格大概為1億元左右，而使用壽命一般僅為10公里。大量地下隧道的開挖，需要采用現代先進施工技術的盾構掘進法來完成。然而，當前盾構技術的掘進適用范圍，僅局限于地鐵站區間隧道的工況條件，當遇到地鐵車站同步施工時，盾構將被地鐵站周圍的鋼筋混凝土護壁圍護結構所阻擋而無法通過，只能頻繁進出豎井，待重新進入?yún)^(qū)間再行掘進施工。這樣不僅增加了工人的勞動強度和降低了工作效率，也帶來了施工的危險性，同時也增加了隧道開挖的周期。

?

為了克服上述缺陷，達到盾構從線路起點入地后不再多次進出豎井即可全線貫通的目的，就需要對鋼筋混凝土圍護結構的配筋技術加以創新，滿足盾構可直接穿透混凝土墻體而仍能保持車站結構的設計強度要求。有關技術在國外已有成熟應用經驗，即采用高性能玻璃纖維增強塑料（GFRP）螺紋筋來代替鋼筋，不僅承載力可以滿足要求，同時也保證了盾構機在掘進過程中順利切割穿透而不損壞機器，從而避免了工人頻繁進出豎井的機會，提高了施工安全性，有效的降低了工程成本，縮短了整體施工周期，使經濟效益明顯提升。

?????? ??

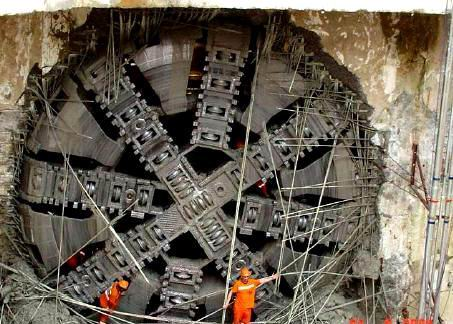

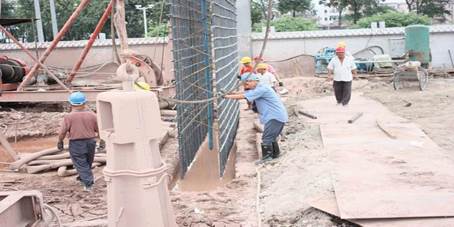

圖1（通常一貫的做法～鑿除鋼砼）???????????????????? ?? ??????? ????? ???圖2（直接穿越GFRP筋連續墻）

?

設計概況

?

截止至2014年5月，已開通地鐵的城市有北京、上海、廣州、深圳、佛山、武漢、鄭州、長沙、成都、重慶、天津、沈陽、大連、長春、哈爾濱、杭州、蘇州、南京、西安、昆明，無錫和青島首條線路計劃今年內通車。這些城市在修建地鐵的過程中，均有采用高性能玻璃纖維增強塑料（GFRP）螺紋筋部分代替鋼筋用于建造盾構進出口連續墻、鋼筋籠，且該方法已形成施工慣例。于此同時，相應的行業標準也出臺，可參考由深圳海川實業股份有限公司主編的行業標準《盾構可切削混凝土配筋技術規程》CJJ/T 192-2012和行業標準《土木工程用玻璃纖維增強筋》JG/T 406-2013進行設計。

?

??????????????????????

?

?

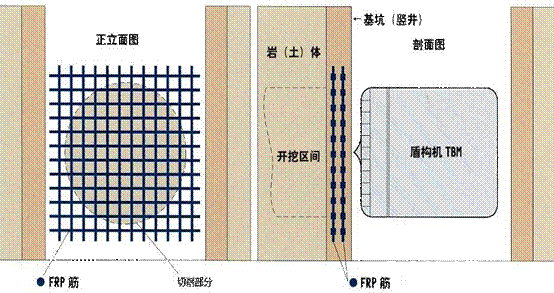

上圖為盾構可切削混凝土技術的原理圖。該技術的核心是利用輕質高強、易剪切的玻璃纖維筋代替以往盾構需破除的鋼筋部分，以此達到保護盾構機刀盤，節約盾構時間，減輕施工人員工作的效果。在制作GFRP 筋籠以及其吊裝構造技術中需要注意的事項有：

?

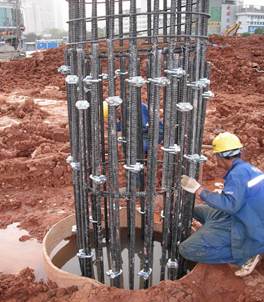

（1）受力主（縱）筋間GFRP筋與鋼筋、GFRP筋與GFRP筋之間的連接應采用鋼制U型卡連接，U型卡應與筋材直徑相適應，每根筋材連接端的U型卡數量不得少于兩個。

?

（2）其余部位間的GFRP筋與鋼筋、GFRP筋與GFRP筋之間的連接可以采用鐵絲綁絲或者尼龍繩進行綁扎，綁扎應該牢靠。

?

（3）玻璃纖維筋籠制作過程中應注意采取增加玻璃纖維筋筋籠剛度的措施（如筋籠兩側采用工字鋼包邊、筋籠內部采用一些玻璃纖維筋桁架或后期可以去除的鋼筋桁架等等），以防止在吊裝以及運輸過程中出現較大的變形。

?

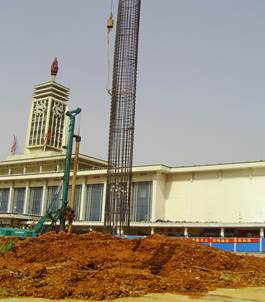

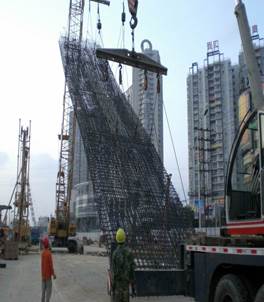

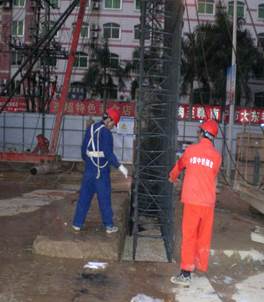

（4）對于需要吊裝才能將筋籠放置到位的情況，由于盾構需要在筋籠中間（沿高度方向）穿越，所以筋籠一般會出現兩個部位的搭接（受力主筋間GFRP筋與鋼筋、GFRP筋與GFRP筋之間），吊裝的方式宜采用從上向下（沿高度方向）的三吊點方式起吊，第一吊點一般位于筋籠最上部1米范圍之內，第二吊點一般位于第一次連接點位置以上1米內，第三吊點一般位于第二次連接點位置以下合適的位置。

?

???????（5）筋籠吊裝的過程中，起吊點均需要放置在鋼筋之上，嚴禁將起吊點放置在玻璃纖維筋上。

?

?

??
