光纖光柵邊坡監測原理圖如下

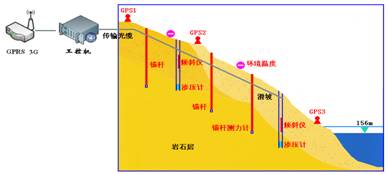

如圖所示，在潛在滑坡體的適當位置布圖中所示的監測儀器，用來監測滑坡體的表面裂縫、深層位移、傾斜變形、地下水位以及錨桿張力，這些監測儀器通過專門的數據采集裝置進行自動采集并記錄，再通過GPRS 或GSM 無線傳輸方式將采集的數據發送到遠程的中心數據接收站，通過配套的數據采集軟件即可實現數據的現場采集、實時監控、異常測值報警的目的。

?????? ????

?

???????

???

光纖光柵在邊坡安全監測中的優點：

??? ● 采用光纖傳輸，傳輸距離長，適合野外邊坡監測區域大，范圍廣的特點；

●光纖光柵傳感器現場無須供電，解決傳統傳感器野外分布式供電難的缺點；

●光纖光柵信號處理器功耗低，選用太陽能電池的供電的方式可確保長時間工作。

● 光纖光柵傳感器穩定性高，無零漂，適合于長期監測；

●光纖光柵監測系統可進行：邊坡裂縫監測、位移監測、傾斜監測、地下水位滲壓監測、錨桿張力監測等等，光纖光柵監測點可以串連，可十分容易地構成邊坡監測網絡。

● 光纖光柵信號處理器內置一GPRS 模塊，在有移動通訊網絡覆蓋的環境下均可實現遠程數據傳輸。對于現場不具備GSM 移動通訊網絡覆蓋而選用超短波無線通訊模塊。
