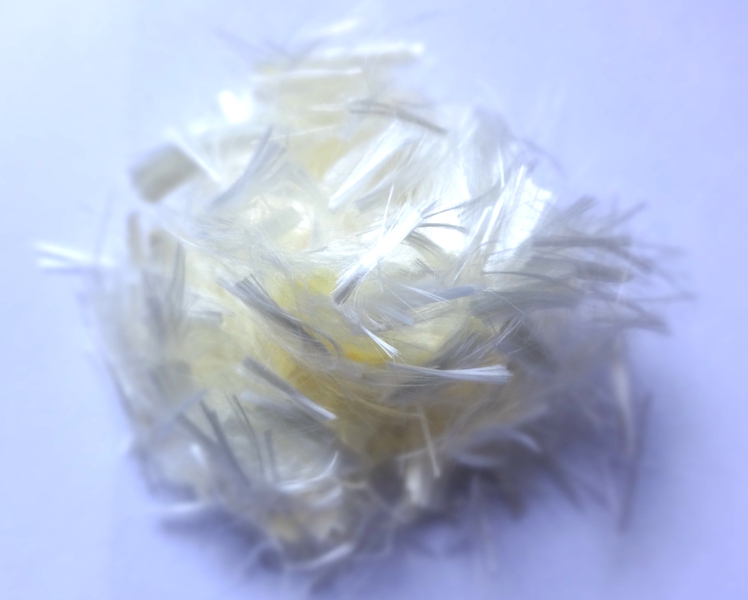

??

路威^?2002聚丙烯腈纖維是深圳海川新材料科技有限公司與歐洲著名纖維生產(chǎn)商共同開發(fā)的一種專用于水泥混凝土材料的增強(qiáng)纖維。作為混凝土的次加筋材料，路威^?2002纖維可有效地抑制混凝土早期的塑性裂縫和干縮裂縫，提高混凝土的韌性及抗沖擊性能，改善混凝土的抗凍性、抗?jié)B性等耐久性能?？蓮V泛應(yīng)用于道路、橋梁、隧道、水利、港口碼頭、機(jī)場(chǎng)（跑道、停機(jī)坪）、工業(yè)與民用建筑等工程設(shè)施中。

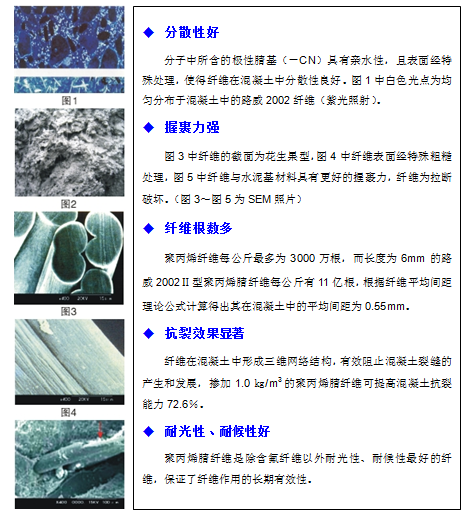

路威?2002聚丙烯腈（PAN）纖維的特點(diǎn)

?

路威?2002聚丙烯腈（PAN）纖維對(duì)水泥混凝土性能的改善作用

（1）提高水泥混凝土抗裂性

與水泥粘結(jié)性好，對(duì)骨料起到承托的作用；

減少泌水，調(diào)節(jié)含水量，避免水分蒸發(fā)過快引起的干縮裂縫；

調(diào)節(jié)水泥混凝土內(nèi)部因水化放熱及外部溫度變化產(chǎn)生的溫度應(yīng)變，降低裂縫水平。

?

???????????????????? ?

???????? Fig. 1????????????????????????????????????? ???????? Fig. 2

（2）提高水泥混凝土的抗?jié)B性能

路威2002聚丙烯腈纖維大大減少了水泥混凝土中連通毛細(xì)孔的數(shù)量，并降低了孔徑的尺度，有效地提高了水泥混凝土的抗?jié)B能力。

?

???????????????????????

???? Fig. 3?????????????????????????????????????????????? Fig. 4

（3）提高水泥混凝土的抗彎韌性

韌性指數(shù)：I5提高4.25～4.65倍，I10提高6.45～7.63倍，I20提高9.2～11.73，I10/I5、I20/I10介于1.42～1.66之間，剩余強(qiáng)度系數(shù)R5，10在44～60.5之間，R10，20在27.5～41之間變化。

（4）提高水泥混凝土的抗凍性

纖維通過增強(qiáng)混凝土的抗裂能力，削弱和釋放混凝土積累的損傷應(yīng)變能；另外纖維彈性模量隨溫度的降低而顯著提高（如圖表5），使纖維具有很好的荷載傳遞和裂縫控制能力；纖維引人一定量的氣泡，可緩解、消除凍脹應(yīng)力。圖表6中纖維混凝土抗凍次數(shù)可達(dá)600次（1.0kg/m3）。

??????? ????

??????? ? 圖表5：纖維彈性模量與溫度的關(guān)系????????????????? 圖6 纖維混凝土的抗凍試驗(yàn)

（5）降低混凝土的收縮性能

水泥混凝土早期因塑形收縮力低，更有利于聚丙烯腈纖維限縮作用的發(fā)揮。因此，在水泥混凝土中摻入亂向分布的聚丙烯腈纖維后有效抑制了混凝土的塑形收縮，收縮的能量被分散到具有高抗拉強(qiáng)度而彈性模量降低的纖維上，增加了水泥混凝土的韌性，控制了水泥混凝土的微細(xì)裂縫的產(chǎn)生與發(fā)展。

?

圖7 混凝土收縮性能比較

（6）提高混凝土的抗沖擊性能?

纖維通過增強(qiáng)水泥混凝土抗裂能力，使水泥混凝土材料的連續(xù)性和均勻性得以改善，加之纖維對(duì)沖擊能的吸收，有效地提高了水泥混凝土的抗沖擊性能。圖表8中纖維混凝土的抗沖擊能力提高60%（1.0kg/m³）。

圖8 混凝土抗沖擊性能比較

?

路威?2002聚丙烯腈（PAN）纖維的施工方法

?

路威?2002纖維在混凝土中的作用是通過物理作用實(shí)現(xiàn)的，與混凝土中的骨料、外加劑、摻合料和水泥都不會(huì)有任何沖突，對(duì)攪拌設(shè)備、攪拌及施工工藝也無特別要求，只需適當(dāng)延長(zhǎng)攪拌時(shí)間即可使用，無論是在混凝土攪拌站還是施工現(xiàn)場(chǎng)攪拌都特別簡(jiǎn)便，具體施工方法如下：

●根據(jù)纖維的建議摻量及每次攪拌混凝土的方量，準(zhǔn)確稱量纖維；

●將纖維加入備好的砂、石、水泥料中，一并加入攪拌機(jī)；先干拌15秒，再加水濕拌30秒；視拌合均勻程度適當(dāng)延長(zhǎng)15秒左右；

●加入纖維后的混凝土的施工工藝及養(yǎng)護(hù)工藝與未加纖維的混凝土完全相同。

注意：加入纖維后，混凝土的粘聚性增強(qiáng)，坍落度稍有下降，建議改變外加劑的用量，絕不可通過加大用水量進(jìn)行調(diào)整。

?

路威?2002聚丙烯腈（PAN）纖維的建議添加量

一般每立方砂漿、混凝土纖維摻量為0.5～1.0 kg/m3，最高為1.5 kg/m3。?

?
